2.4. La direction du nuage

Le nuage qui est monté en altitude a pris la direction de l’est, se dirigeant donc vers l’océan Pacifique. Cependant, une dizaine d’heures plus tard, le vent a changé de direction et a porté le nuage jusqu’à Tokyo.

Fig. 12 : Changement de la direction du nuage de l’explosion du BR3

2.5. Les projections

La première explosion détruit une partie du toit et des murs du bâtiment mais la vidéo ne permet pas d’en visualiser des fragments, contrairement à la seconde explosion qui projette de très gros objets à près de 200 mètres d’altitude dont le plus gros a une longueur de plus de 13 mètres.

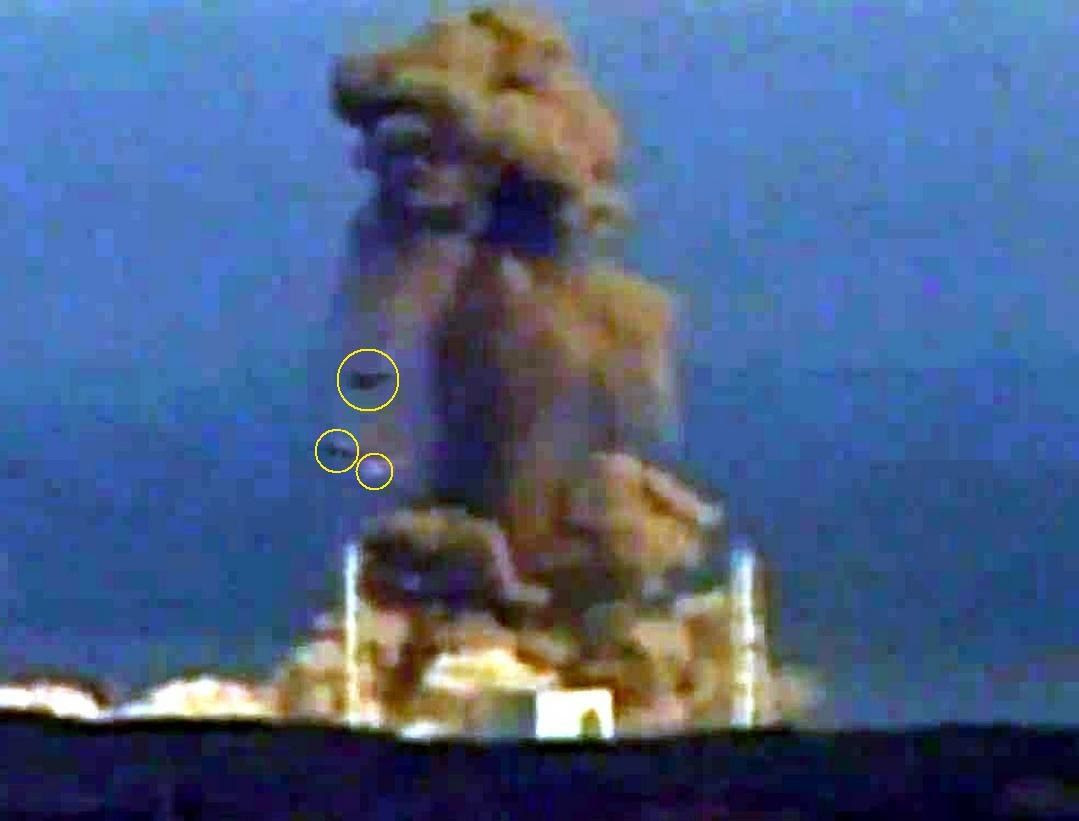

Fig. 13 : Des objets retombent après l’explosion (T + 11 s)

La plupart de ces objets, probablement des blocs de béton ou des éléments métalliques issus des installations, retombent à la verticale de l'axe de visée de la cheminée d’évent, précisément dans l’axe de la deuxième explosion.

Certains objets lourds, en retombant, ont traversé des toitures des bâtiments annexes du réacteur.

Fig. 14 : Les trous dans la toiture du bâtiment des turbines du BR3

Au nord, gît au milieu des gravats un objet circulaire de grandes dimensions (8 m de diamètre environ), une sorte de palonnier qui pourrait servir à soulever le couvercle de la cuve lors de la maintenance du réacteur ou une machine à visser-dévisser les boulons du couvercle de l’enceinte de confinement (« bolt driver »). Habituellement entreposé au niveau de la surface technique, il semble avoir été emporté par le souffle de l'explosion et être retombé à cet endroit.

Fig. 15 : Objet retombé sur les ruines du BR3 dans le secteur nord

Fig. 16 : C’est sans doute ce type de matériel qui est retombé sur le BR3 (photo d’avant mars 2011)

Un autre objet est retombé sur le bâtiment des turbines du BR4 en perçant aussi le toit.

Fig. 17 : Objet visible à la 14ème seconde retombant près du BR4

Enfin certains gravats issus de l’explosion sont extrêmement radioactifs. Par exemple, le 23 avril 2011, un ouvrier a trouvé un débris de béton ayant un débit de dose de 900 millisieverts par heure près du BR3 (2). Par ailleurs, le New York Times rapporte que des fragments de barres de combustible ont été trouvés près du BR2 et qu’ils ont été recouverts à l’aide de bulldozers.

(2) Cette dose est extrêmement élevée : en une heure, elle correspond à plus de 900 fois la dose admissible annuelle et en 24 heures, le total est de plus de 20 Sieverts, soit une dose mortelle.

2.6. Localisation des explosions

En utilisant l’image donnée par la caméra avant l’explosion du BR3 et les rapports de distance entre les différents éléments visibles (cheminées, bords de bâtiments), nous avons déterminé l’azimut de visée de l’objectif : 33°E. Cela nous permet de l’appliquer aux plans de la centrale et des réacteurs fournis par Tepco.

Fig. 18 : Détermination de l’angle de visée de la caméra

Ainsi, en tenant compte de l’orientation du bâtiment, on sait que la première explosion se situe exactement dans l’angle sud-est du bâtiment. C’est là que le toit commence à se soulever et que la flamme est visible. L’installation la plus proche de cet angle est la piscine de combustible.

Fig. 19 : Situation de la flamme de la première explosion

Le nuage 3 de la seconde explosion se situe précisément dans l’axe de visée de la cheminée d’évent centrale.

Fig. 20 : Nuage 3 axé sur la cheminée d’évent

L’axe de visée de la cheminée d’évent passe par l'angle sud-ouest du BR3 ; il ne passe donc pas par le centre du réacteur.

Fig. 21 : Différents axes et zones impactées rapportés au plan du BR3

2.7. Observation du bâtiment après les explosions

2.7.1. Les murs
Les premières photos et vidéos du BR3 après les explosions montrent un bâtiment ravagé. Il y a eu tant de dégâts que beaucoup d’observateurs ont cru dans les premiers jours que le réacteur-même avait explosé.

Observons les dégâts côté par côté.


2.7.1.1. Face est

Fig. 22 : Face est du BR3

C'est la façade est qui a le mieux résisté aux explosions. Elle a gardé sa hauteur en conservant les piliers et les poutres, sans panneau, des deux niveaux supérieurs (CRF et 5F), ainsi que la moitié sud de la poutre horizontale supérieure.

2.7.1.2. Face sud

Fig. 23 : Face sud du BR3

La façade sud a aussi relativement bien résisté aux explosions, excepté les deux niveaux supérieurs dont les piliers et les panneaux ont totalement disparu (CRF et 5F).

2.7.1.3. Face ouest

Fig. 24 : Face ouest du BR3

La façade ouest a perdu ses deux niveaux supérieurs (CRF et 5F) et la quasi-totalité des panneaux du niveau suivant (4F), situé sous le niveau technique. Les piliers manquants sont visibles à la base de la façade, à l’envers.

Fig. 25 : Piliers de la façade ouest à la base du mur

2.7.1.4. Face nord

La façade nord a énormément souffert des explosions et il est difficile de la discerner sous les ruines. Elle a perdu la quasi-totalité des 3 niveaux supérieurs CRF, 5F et 4F. Pour le niveau 4F, seul deux panneaux sur cinq restent en place à l'est.

Fig. 26 : Face nord du BR3

Les piliers de la façade nord ont été projetés sur un bâtiment annexe.

Fig. 27 : Piliers de la façade nord sur un bâtiment annexe

2.7.1.5. Élévations

L'observation de ces documents nous a permis de dresser les élévations schématisées des 4 façades.

Fig. 28 : Elévations des façades du BR3
